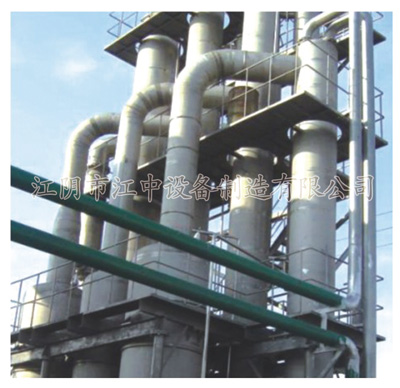

循環蒸發器



設計

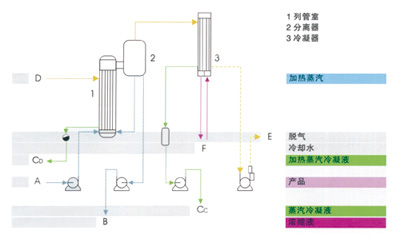

       垂直管殼式換熱器，換熱管短，分離 器安裝于換熱器側面頂部。

操作
       根據虹吸泵或升膜原理，待濃縮的液體由蒸發器加熱管底部進入， 既而向上至頂部。由于管外的加熱，管內壁上的液膜開始沸騰并 部分蒸發。產生的蒸汽向上運動，結果液體也被傳送至加熱器頂部。 液體和生成的蒸汽在蒸發器下游的分離器中進行分離，液體通過一 根循環管回到蒸發器，一個穩定而均勻的循環過程就形成了。加熱 室和沸騰室之間的溫差越大，蒸發越強烈，液體循環也越快，受其 影響熱傳遞效果也更好。為了達到高的濃度，與沸騰室未分隔 的系統相比，若將循環蒸發器的沸騰室分隔為幾個獨立的小室，每 個室裝備自己的液環系統，加熱表面積就會大大縮小。

       濃度只在一室中達到。在其它室中，由于液體的粘度較低 和沸點升高，熱傳遞效果得以大大增強。

特點
◆快速啟動，大處理量——由于加熱管相對較細、較短(1-3m)， 蒸發器的液體容量很低。

應用范圍

◆在需要大蒸發速率的情況下，適用于對高溫不敏感的產品的蒸發。

◆適用于易結殼的產品和在高速流動時表觀粘度可降低的非牛頓流體蒸發。

◆具有分隔的沸騰室和頂部分離器的循環蒸發器可用作高濃縮器。
