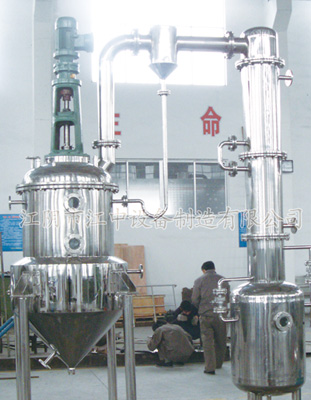

本機組由刮板裝置，蒸發器、氣液分離器、冷凝器、受液槽，真 空緩沖罐及濃縮液貯罐，真空泵，熱油泵及導熱油箱和電氣控制 箱組成。刮板蒸發器是一種通過旋轉刮板將物料分布均勻成薄膜 狀，可在真空條件下進行降膜蒸發的蒸發器。它傳熱系數大、 蒸發強度高、過流時間短、操作彈性大。尤其適用于熱敏性、高 粘度物料及易結晶含顆粒物料的蒸發濃縮、脫氣脫落、蒸餾提純。 因此廣泛應用于制藥、化工、食品、石油、日化、農藥等行業。

       刮板蒸發器采用離心式滑動溝槽轉子，是目前國內外新結構蒸 發器，在流量很小的情況下也能形成薄膜，在筒體蒸發段內壁表 面附著處理液中的淤積物可被活動刮板迅速移去，和固定間隙的 刮板蒸發器相比，蒸發量可提高40-69％，它具有下列性能與特 點：

1、傳熱系數值高，蒸發能力大，蒸發強度可達到200kg/m2；hr， 熱效率高。

2、物料加熱時間短，約5秒至10秒之間，且在真空條件下工作， 對熱敏性物料更為有利，保持各種成份不產生任何分解，保證產 品質量。

3、適應粘度變化范圍廣，高低粘度物均可以處理，物料粘度可 高達10萬厘泊（CP） 。

4、改變刮板溝槽旋轉方向，可以調節物料在蒸發器里的時間和 物料的濃度。

5、蒸發段筒體內壁經過鏜削并拋光處理，表面不易產生結焦、結垢。

6、操作方便，產品指標調節容易，在密閉條件下，可以自控進 行連續性生產。

7、設備占地面積小，結構簡單，維修方便。
