該裝置緊湊，操作簡單，拆卸清洗方便，占地面積小、所需空間 也小，相比常規的稠厚器體型碩大，往往還需要配備大功率的變 頻攪拌裝置以防止晶體在稠厚器內的堵塞結垢，可以收到既節省 投資又取得較好的節能效果。

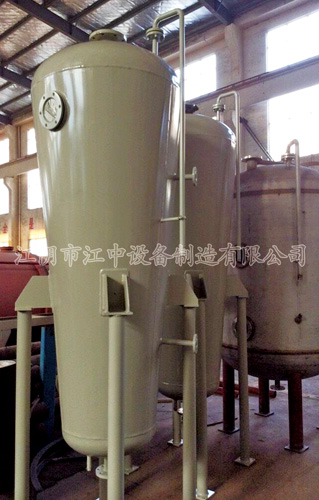

       該稠厚器如圖所示，由出料口、內錐體、夾套錐體、內筒體、 夾套筒體、冷卻水出口、進料口、大法蘭、圓形擋板、二次蒸汽 出口、捕沫器、冷卻水進口等組成。

       開啟夾套冷卻水從冷卻水進口進，從冷卻水出口，二次蒸汽出口 與多效蒸發結晶裝置的冷凝真空系統相連，來自多效蒸發結晶裝 置的過飽和晶漿通過晶漿泵由四個進料口切線高速進入稠厚器內，晶漿成膜狀沿罐壁和圓形擋板之間的環形通道內高速運行，有效 地防止了晶漿的飛濺被二次蒸汽帶走，二次蒸汽先進入圓形擋板，再經過捕沫器攔截液滴后，由二次蒸汽出口進入多效蒸發結晶裝 置的真空系統，增稠和降溫后的晶漿由出料口排出進入固液分離 裝置。

        適用于真空制鹽、蒸發結晶工況晶漿的提濃，晶漿進固液分 離（離心機）之前的操作。
